YY/T 1929-2024乳房活檢與旋切設備

2025-01-22 10:45

已查看116次

本文件界定了乳房活檢與旋切設備及旋切針的術語和定義,規定了材料、要求,描述了相應的試驗方法。

本文件適用于乳房活檢與旋切設備。

旋切針rotating excision probe

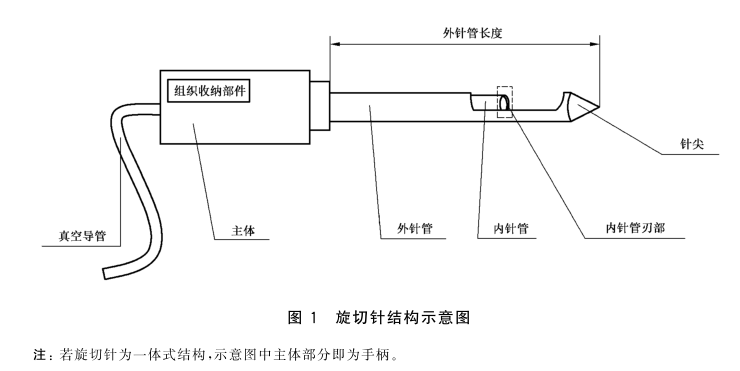

夾持在手柄上,或與手柄為一體式結構,實施組織手術的器械。由外針管、內針管、主體和真空導管組成(如圖1所示),由手柄輸出動力驅動主體內從動結構帶動內針管平移擺動或旋轉。

外針管剛性試驗方法

A.1原理

將一規定的力,施加到兩端被支撐的具有一定長度的外針管(外針管規定跨距)的中心,測量其外針管的撓度值。

A.2 儀器

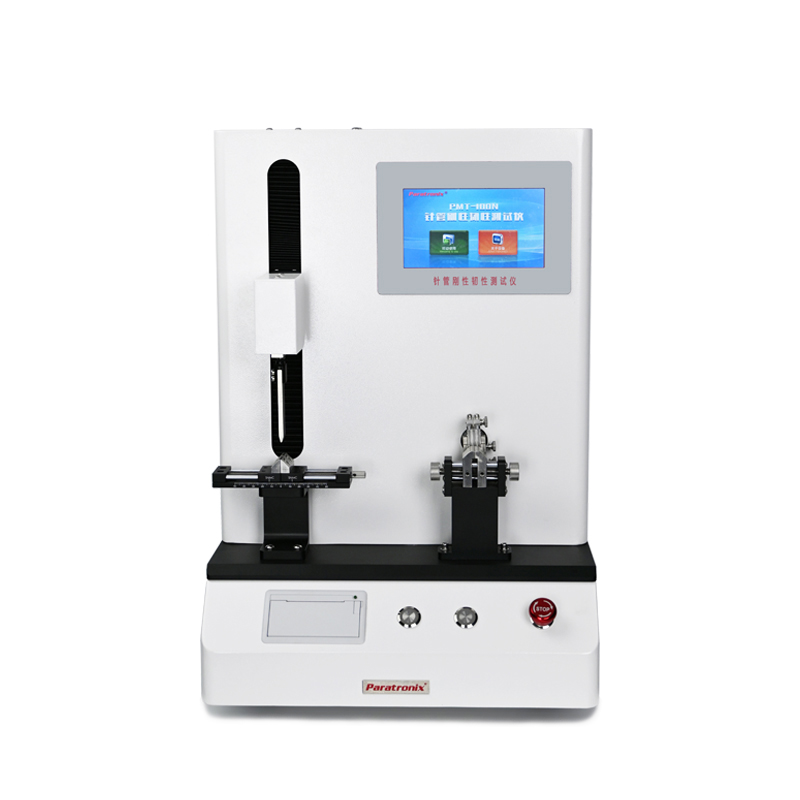

檢測儀器：針管剛性測試儀

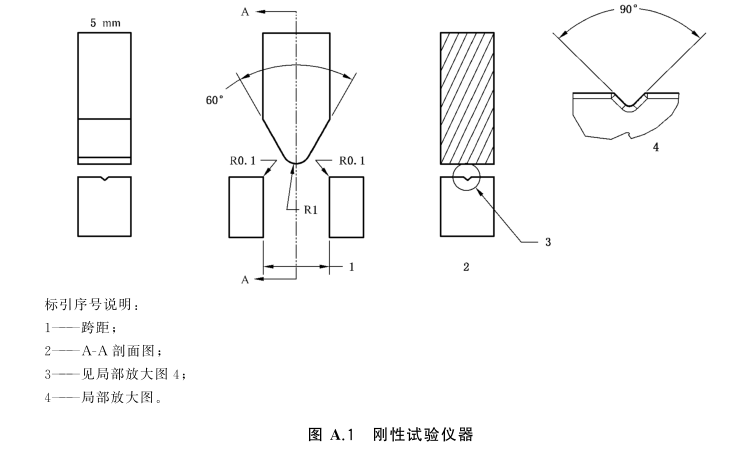

A.2.1 剛性試驗儀器通過一個下端呈鈍楔形的,傾斜平面夾角為60°,半徑為1mm,寬度至少為5mm的推桿將最大限度至少為60N,精度為士0.1N的力向下垂直作用在針管上。圖A.1示例為適用的試驗儀器。

A.2.2儀器能以0.0lmm的讀數精度測量針管的位移。

A.3試驗程序

A.3.1將外針管置于剛性試驗儀器(A.2.1)上,按如下要求調整外針管和剛性試驗儀器:

A）使跨距為GB18457-2015標準表2中被測外針管規格相對應的數值,若外針管標稱外徑(規格)超出表中范圍,由制造商規定跨距、荷載、最大擾度,但跨距、荷載不能低于外針管標稱外徑(規格)3.4 mm的指標;

B）使施力推桿的端部表面位于跨距的中心;

C）使外針管與兩個擱針架柱和施力推桿保持垂直,同時使外針管中心線與擱針架中心線重合。

A.3.2 按制造商規定的外針管的公稱尺寸相對應的力,以1mm/min~10 mm/min 之間的速度對外針管施加向下的彎曲力。

A.3.3 測量并記錄(A.2.2)在施力點處的外針管撓度,精確到0.01mm。

穿刺性能評價試驗方法

B.1原理

用穿刺力試驗裝置使旋切針以規定的速度,垂直通過模擬皮膚時所測得的最大峰值力來評估旋切針的穿刺性能。

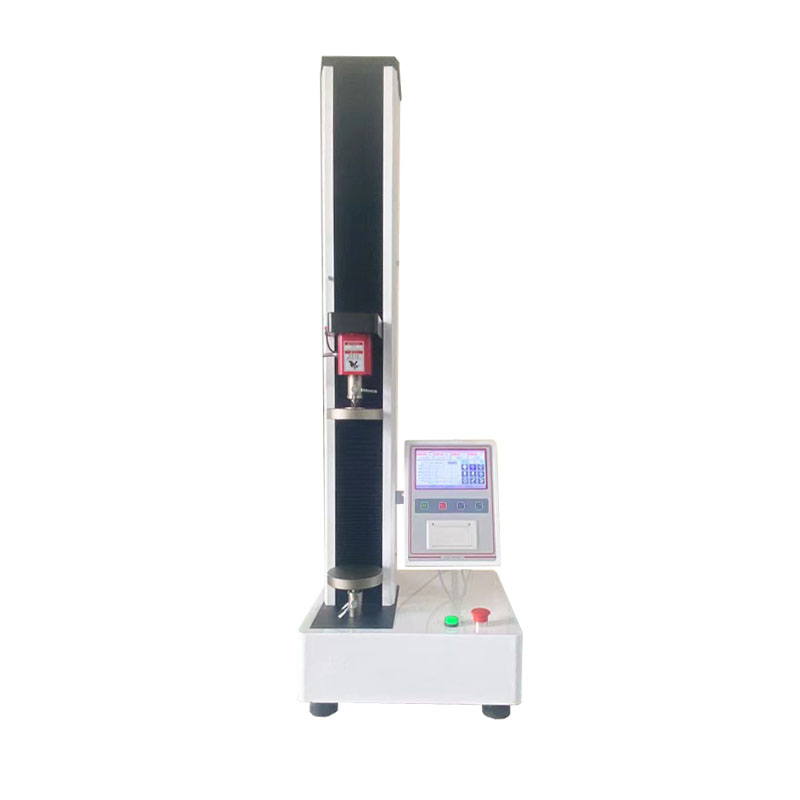

檢測儀器：ETT-A電子拉力試驗機
