GB 13022－91塑料薄膜拉伸性能試驗方法

2024-04-18 09:24

已查看57次

本標準參照采用國際標準ISO 1184- 1983 《塑料薄膜拉伸性能的測定》。

1主題內容與適用范圍

本標準規定了塑料薄膜和片材的拉伸性能試驗方法。

本標準適用于塑料薄膜和厚度小于1mm的片材。不適用于增強薄膜、微孔片材和膜。

2引用標準

GB2918塑料試樣狀態調節和試驗的標準環境

GB6672塑料薄膜和薄片厚度的測量機械測量法

3試驗設備

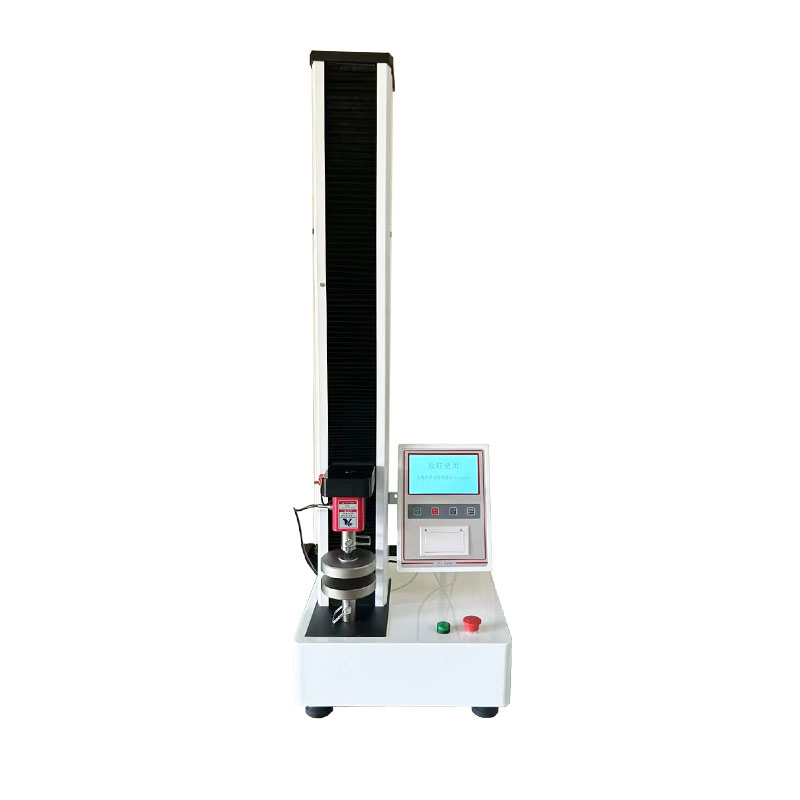

檢測設備：ETT-A 電子拉力試驗機


3.1任何可做拉伸試驗并能滿足3.2、3.3、3.4條要求的試驗機均可使用。

3.2試驗機應備有適當?shù)膴A具，該夾具不應引起試樣在夾具處斷裂，施加任何負荷時，試驗機上的夾具應能立即對準成一條線，以使試樣的長軸與通過夾具中心線的拉伸方向重合。

3.3試驗夾具移動速度應滿足規定要求。

3.4試驗機示值在記錄儀滿值(或每級表盤滿刻度)的10%~90%間，示值誤差應在+1%以內。

3.5測量厚度的儀器應符合GB6672中的要求。

4試樣

4.1試樣形狀及尺寸

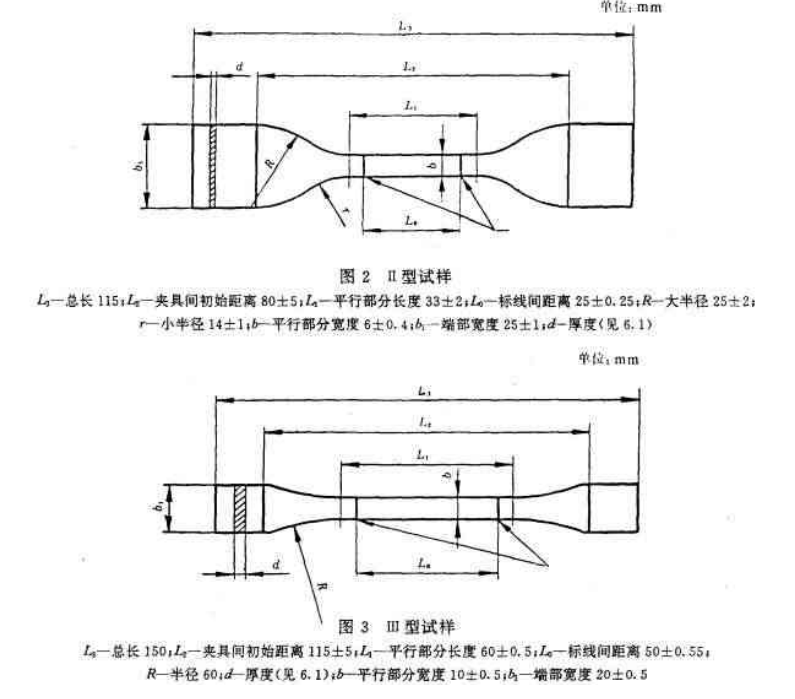

本方法規定使用四種類型的試樣，I、II、 II型為啞鈴形試樣。見圖1~圖3。IV型為長條型試樣，寬度10~25 mm，總長度不小于150 mm，標距至少為50 mm。

4.2試樣選擇

可根據不同的產品或按己有的產品標準的規定進行選擇。一般情況下，伸長率較大的試樣不宜采用太寬的試樣。

4.3試樣制備

4.3.1試樣應沿樣品寬度方向大約等間隔裁取。

4.3.2啞鈴形及長條形試樣均可用沖刀沖制，長條形試樣也可用其他裁刀裁取。各種方法制得的試樣應符合4.1要求。試樣邊緣平滑無缺口?？捎玫捅斗糯箸R檢查缺口，舍去邊緣有缺陷的試樣。

4.3.3按試樣尺寸要求準確打印或畫出標線。此標線應對試樣不產生任何影響。

4.4試樣數量

試樣按每個試驗方向?yàn)橐?組，每組試樣不少于5個。

6試驗步驟

6. 1用GB 6672中規定的上、下兩側面為平面的量具測量試樣厚度，用精度為0. 1 mm以上的量具測量試樣寬度。每個試樣的厚度及寬度應在標距內測量三點，取算術平均值。厚度準確至0.001 mm，寬度準確至0.1mm。啞鈴形試樣中間平行部分寬度可以用沖刀的相應部分的平均寬度。

6.2將試樣置于試驗機的兩夾具中，使試樣縱軸與上、下夾具中心連線相重合，并且要松緊適宜，以防止試樣滑脫和斷裂在夾具內。夾具內應襯橡膠之類的彈性材料。

6.3如用伸長儀，在施加應力前，應調整伸長儀的兩側測量點與試樣的標距相吻合。伸長儀不應使試樣承受負荷。

6. 4按規定速度，開動試驗機進行試驗。

6. 5試樣斷裂后，讀取所需負荷及相應的標線間伸長值。若試樣斷裂在標線外的部位時，此試樣作廢,另取試樣重作。
